Собрать ПК несложно. Сложнее заставить его работать холодно и тихо. И чаще всего дело не в дорогом кулере, а в том, как расставлены обычные корпусные вентиляторы: куда они дуют, какой стороной стоят и сколько их вообще.
Разберём по порядку: как движется воздух внутри системного блока, куда ставить вентиляторы на вдув и на выдув, какой стороной их разворачивать, сколько штук нужно твоей сборке и как всё это подключить.
Процессор и видеокарта под нагрузкой превращают в тепло почти всю потребляемую мощность. Если тепло не выводить наружу, начинается троттлинг: чип сбрасывает частоты, чтобы не сгореть, и ты теряешь производительность ровно там, где она нужна — в играх, рендере, стримах. Параллельно страдает ресурс: постоянно горячие VRM материнской платы, накопители и конденсаторы живут заметно меньше.
Есть и третий эффект, который замечают все, — шум. В корпусе с продуманной вентиляцией вентиляторы крутятся на низких оборотах и почти не слышны. Там, где воздух ходит хаотично, те же вентиляторы работают на максимуме, и системный блок гудит.
Какие температуры считать нормой и что делать с перегревом, мы разбирали в гайде по охлаждению ПК и защите от троттлинга. Здесь сосредоточимся на установке.
В разговорной речи всё подряд называют кулерами, отсюда путаница. Договоримся о словах.
Корпусный вентилятор — «вертушка» в рамке 120 или 140 мм, которая крепится к панелям корпуса и прогоняет воздух через системный блок. Именно о них статья.
Кулер процессора — радиатор с вентилятором на самом чипе. Охлаждает только CPU и выбирается по другим критериям, этому посвящён отдельный гайд.
Системный вентилятор — так материнская плата называет любой корпусный вентилятор, подключённый к её разъёмам. На плате они подписаны SYS_FAN или CHA_FAN.
Вдув (intake) — вентилятор гонит воздух снаружи внутрь корпуса. Выдув (exhaust) — наружу.

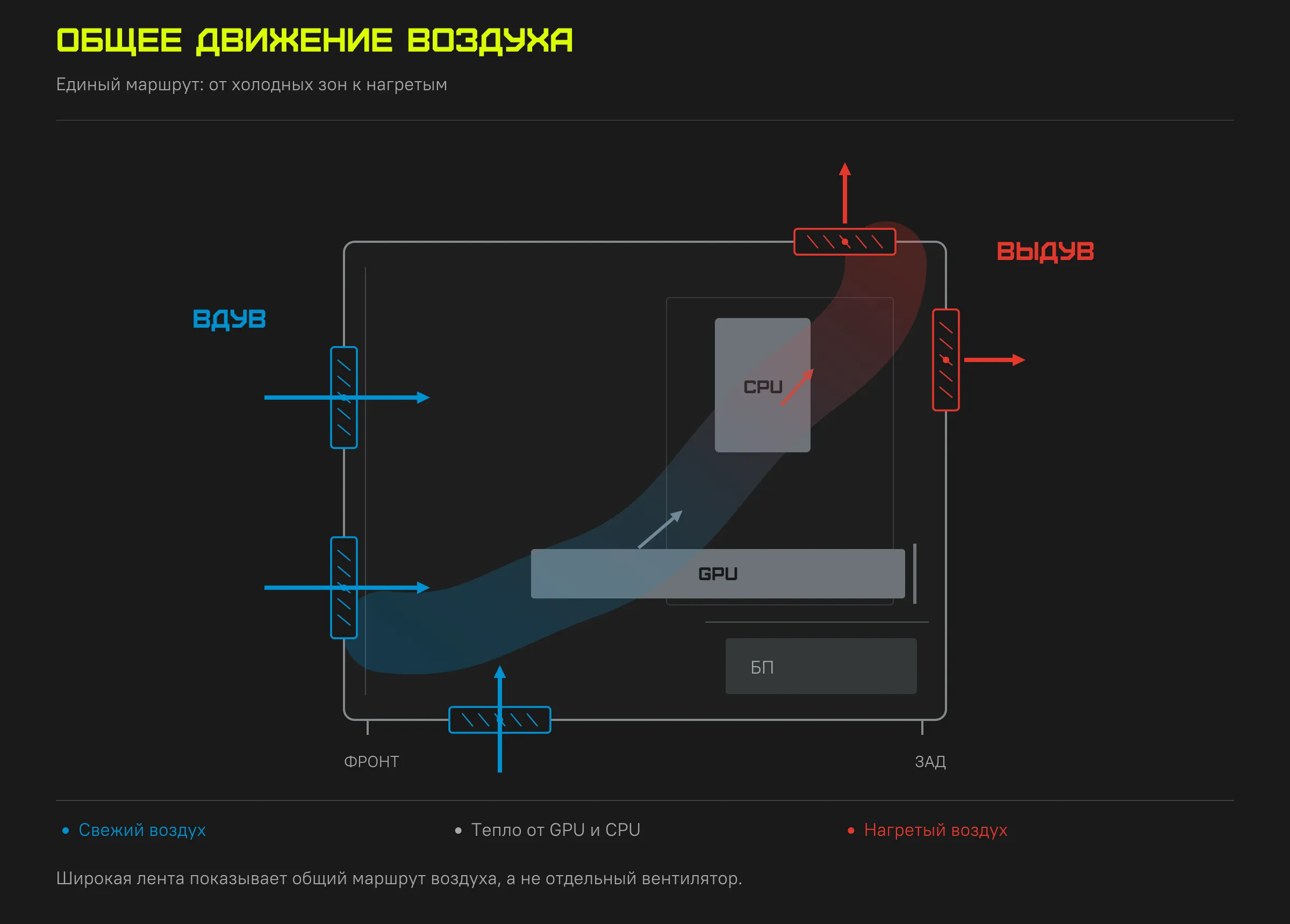

Корпус устроен как аэродинамическая труба. Холодный воздух заходит спереди и снизу, нагревается от комплектующих, поднимается вверх и уходит через отверстия сзади и сверху — горячий воздух легче холодного и сам стремится наверх.
Задача при установке вентиляторов — не изобретать свою схему, а усилить это естественное движение. Отсюда главный принцип правильной циркуляции воздуха в ПК: поток идёт по диагонали снизу-спереди вверх-назад, без встречных струй и застойных зон. Всё остальное — детали того, как эту диагональ построить.
Самый частый вопрос — куда должны дуть вентиляторы в корпусе компьютера. Разберём каждую позицию.
Передняя панель — на вдув. Фронтальные вентиляторы забирают холодный воздух из комнаты и подают его прямо на видеокарту и накопители. Это основной приток, с него начинают любую сборку. Если мест несколько, заполняй их снизу вверх: нижняя вертушка обдувает видеокарту, верхняя — зону материнской платы.
Задняя стенка — на выдув. Сзади, прямо за кулером процессора, воздух должен уходить наружу. Этот вентилятор подхватывает горячий поток от башни CPU и не даёт теплу возвращаться. Второй по важности после переднего.
Верхние вентиляторы — на вдув или выдув? Только на выдув. Наверху скапливается самый горячий воздух, и разворот верхних вертушек на вдув означает загонять его обратно вниз, навстречу естественному подъёму. Плюс верх — это зона VRM материнской платы, которой нужен отвод тепла. Если сверху три посадочных места, а вентиляторов два — ставь их ближе к задней панели.
Низ и борт — на вдув. Нижние вентиляторы работают в паре с фронтальными, когда притока не хватает, и особенно полезны видеокарте, которая забирает воздух снизу. Нюанс: именно они затягивают больше всего пыли с пола. Поэтому сначала заполняй переднюю панель и только потом низ.
Здесь путаница возникает чаще всего. Блок питания — замкнутый узел со своим охлаждением: он всасывает воздух через собственный вентилятор и выбрасывает через решётку на задней стенке. По отношению к корпусу БП всегда работает на выдув, и менять тут нечего.
Вопрос только в том, откуда он берёт воздух. В корпусах с нижним расположением БП его ставят вентилятором вниз — тогда он забирает прохладный воздух из-под корпуса через отдельный фильтр, а не подогретый из общего объёма. Так блок меньше греется и дольше живёт. Условие одно: ножки и вентиляционные отверстия в днище, что есть практически у всех современных корпусов. Разворачивать БП вверх имеет смысл, только если ПК стоит на ковре. Подробнее об охлаждении блоков питания — в материале о выборе БП.
Основной закон. Вентиляторов на вдув должно быть столько же или больше, чем на выдув. Логика простая: избыток нагнетённого воздуха всегда найдёт, куда выйти, а недостаток притока никакой дополнительной вытяжкой не компенсируешь.
| Позиция в корпусе | Направление | Приоритет |
|---|---|---|
| Передняя панель | Вдув | Ставится первым |
| Задняя стенка | Выдув | Ставится вторым |
| Верхняя панель | Выдув | Для сборок от 300 Вт |
| Нижняя панель | Вдув | Когда фронта не хватает |
| Боковая панель | Вдув | В корпусах-аквариумах |
| Блок питания | Выдув, вентилятором вниз | Не меняется |
Правильное направление вентиляторов в системном блоке — половина успеха. Перевернул одну вертушку, и вместо сквозного потока получил встречные струи и застойный карман. Определить сторону можно четырьмя способами.

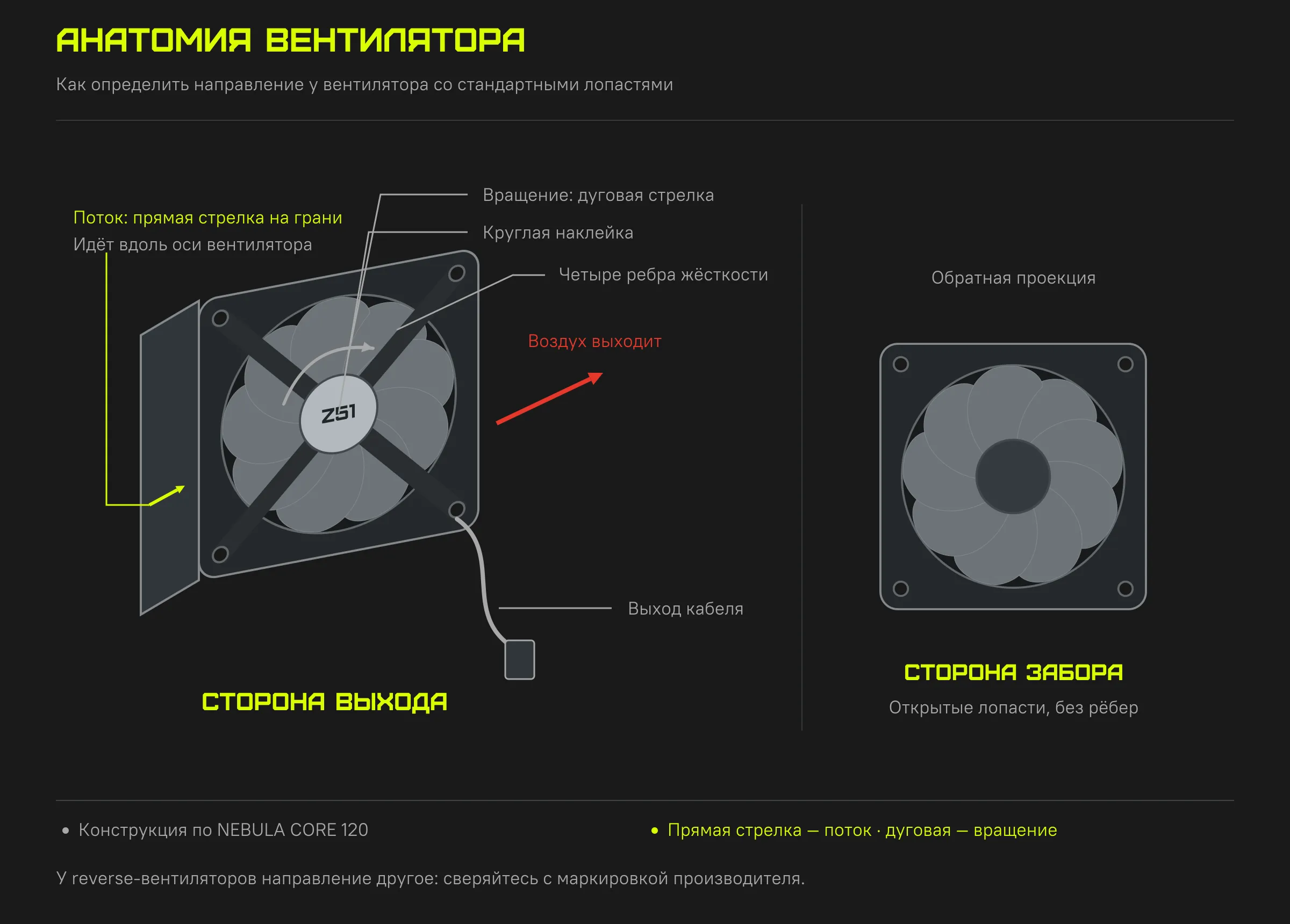

По стрелкам на рамке. На боковой грани большинства моделей выштампованы две стрелки: одна показывает направление воздушного потока, вторая — вращения крыльчатки. Ориентируйся на первую.
По наклейке на втулке. Круглая наклейка с логотипом всегда находится на той стороне, откуда выходит воздух. Для фронтального вентилятора на вдув она обращена внутрь корпуса, для заднего на выдув — наружу.
По рёбрам жёсткости. Со стороны выхода воздуха расположены четыре перемычки, удерживающие мотор. Со стороны забора рамка гладкая.
По проводам. Кабель питания почти всегда выходит с той же стороны, где наклейка и рёбра, то есть со стороны выдува. Способ неточный, но как быстрая проверка годится.
Если вентиляторы уже стоят, а сомнения остались, запусти ПК и поднеси к решётке узкую полоску бумаги. Прилипает — здесь вдув. Отклоняется наружу — выдув. Самый честный тест, и делать его стоит после каждой сборки.

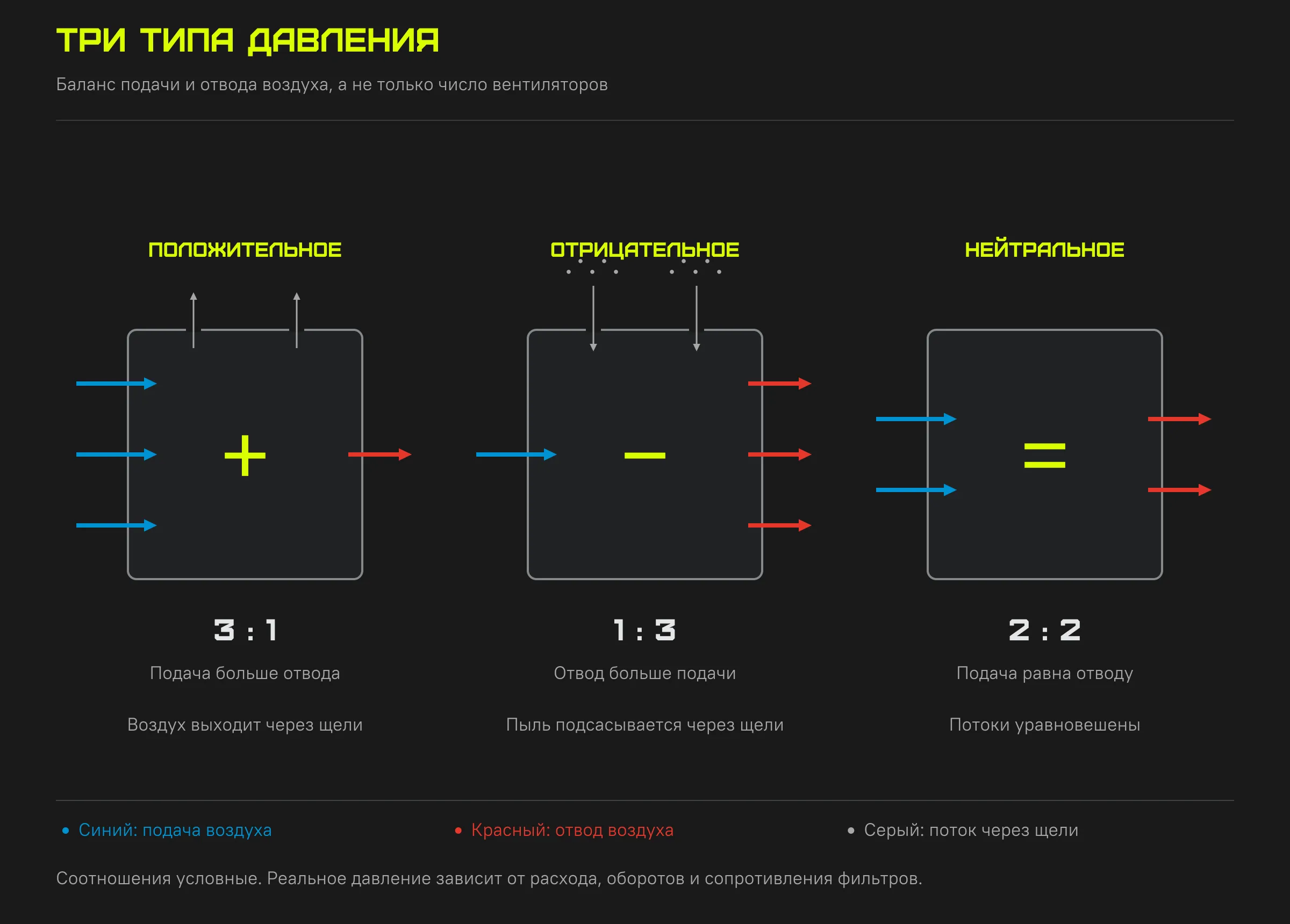

Соотношение вдува и выдува создаёт внутри корпуса определённое давление.
Положительное — вдува больше, чем выдува. Внутри избыток воздуха, он выходит через все щели. Главный плюс — чистота: пыль не заходит через зазоры, весь приток идёт через фильтры. Оптимальный вариант для большинства сборок.
Отрицательное — выдува больше. Внутри разрежение, воздух засасывается через каждую щель, стык и незакрытую заглушку PCIe. Пыль оседает в разы быстрее. Разумно только на открытых стендах.
Нейтральное — вдува и выдува поровну. Компромисс, который отлично работает в корпусах с хорошей перфорацией и фильтрами. К нему и сводится популярная схема «три спереди, три сверху и сзади».
Практический совет: делай нейтральное или слегка положительное давление, и вопрос пыли отпадёт сам.
Универсального числа нет, считать нужно от тепловыделения сборки. Ориентир — суммарное потребление процессора и видеокарты: примерно столько же ватт тепла придётся выводить.
| Тип сборки | Тепловыделение | Вентиляторов |
|---|---|---|
| Офисная, встроенная графика | до 100 Вт | 1–2 |
| Домашняя с бюджетной видеокартой | 100–200 Вт | 2–3 |
| Средний игровой ПК | 200–350 Вт | 3–4 |
| Мощный игровой | 350–550 Вт | 5–6 |
| Топовая сборка | 550–800 Вт | 8–10 |
Ставить десять вертушек в офисный ПК бессмысленно: холоднее он не станет, а шума и пыли добавится. И наоборот — двумя вентиляторами сборку на 500 Вт не спасти, они просто будут выть на максимуме.

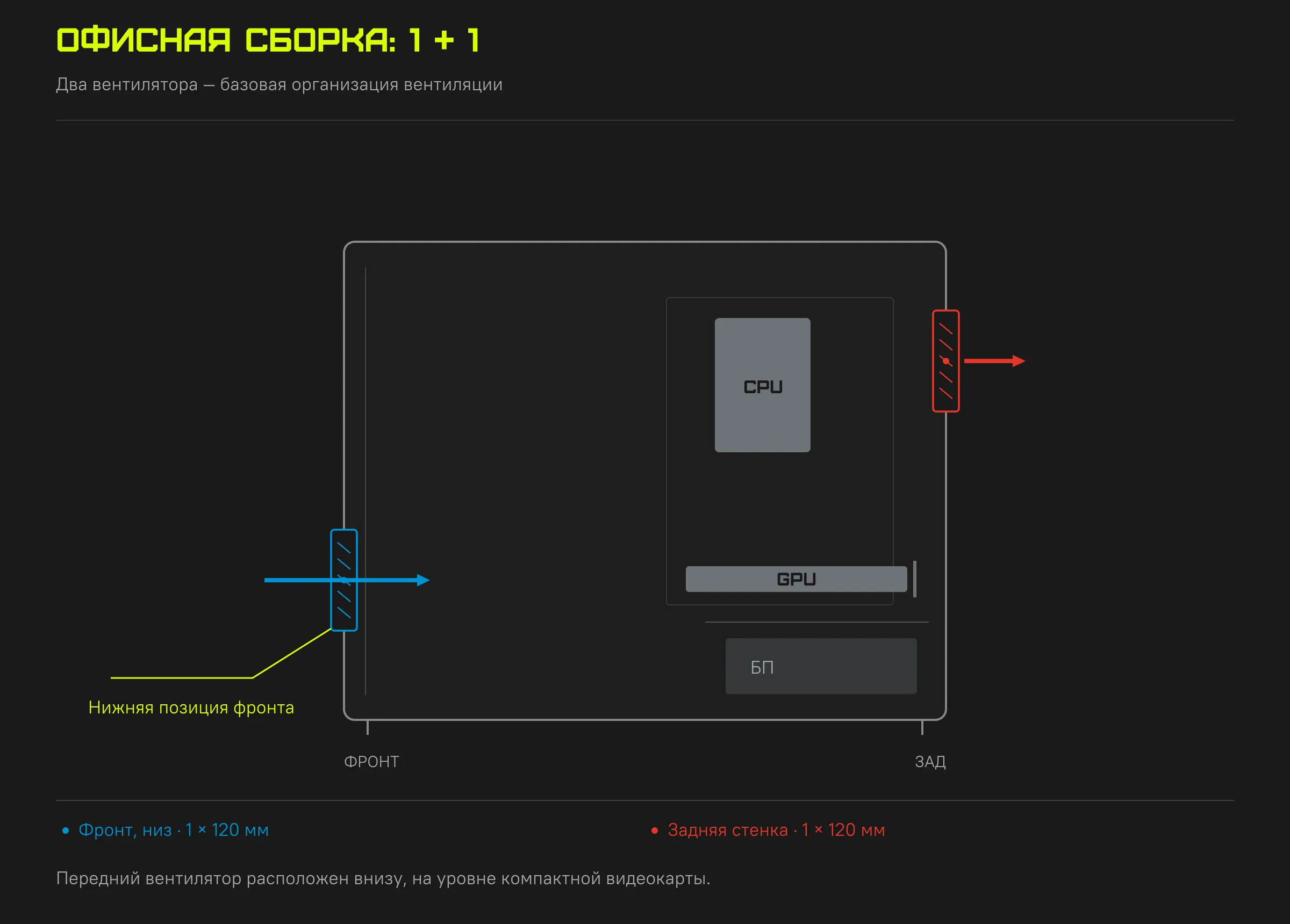

Офисный ПК: 1+1. Минимум — один вентилятор спереди на вдув, в самой нижней позиции. С выбросом небольшого количества тепла справится башенный кулер процессора. Если ПК подолгу работает под нагрузкой, добавь второй на выдув сзади. Пара «фронт на вдув + зад на выдув» — база, которая закрывает любую офисную сборку.

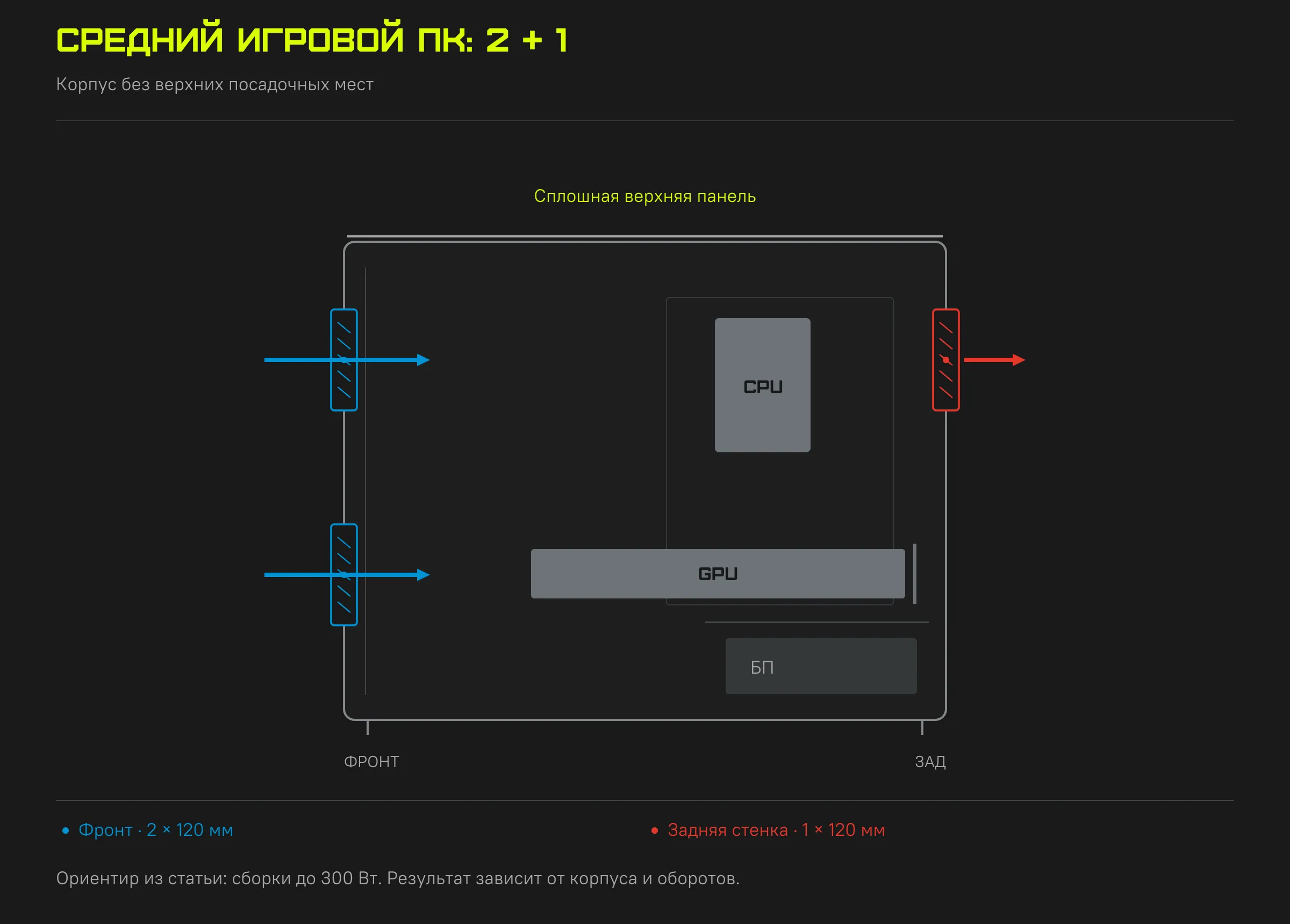

Средний игровой ПК: 2+1. Два вентилятора спереди на вдув, один сзади на выдув. Нижний фронтальный кормит видеокарту, верхний — зону процессора. Схема рабочая до 300 Вт, особенно если верхних посадочных мест нет.

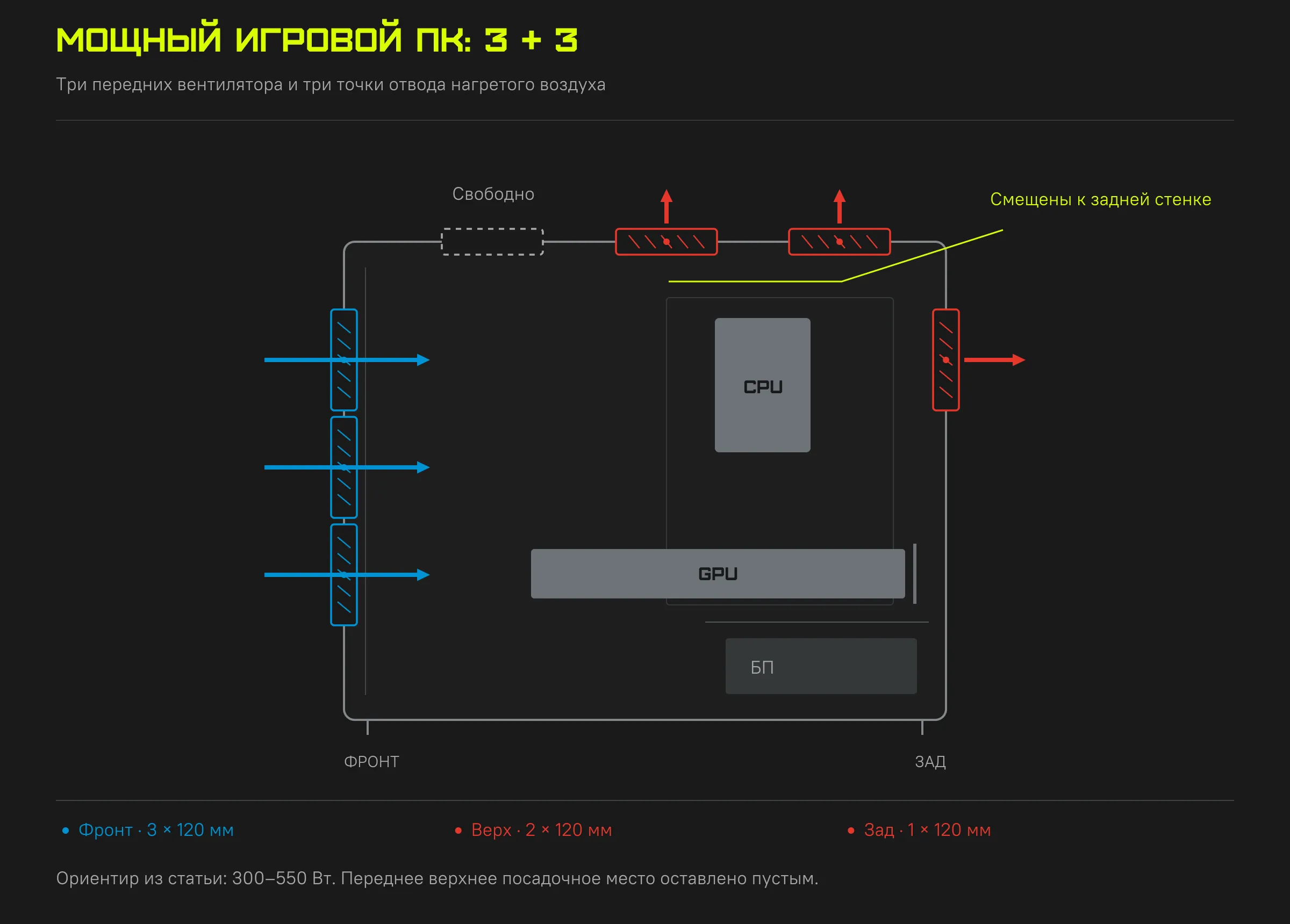

Мощный игровой ПК: 3+3. Классика для сборок на 300–550 Вт: три спереди на вдув, два сверху и один сзади на выдув. Даёт комфортные температуры при низких оборотах, то есть тихо.

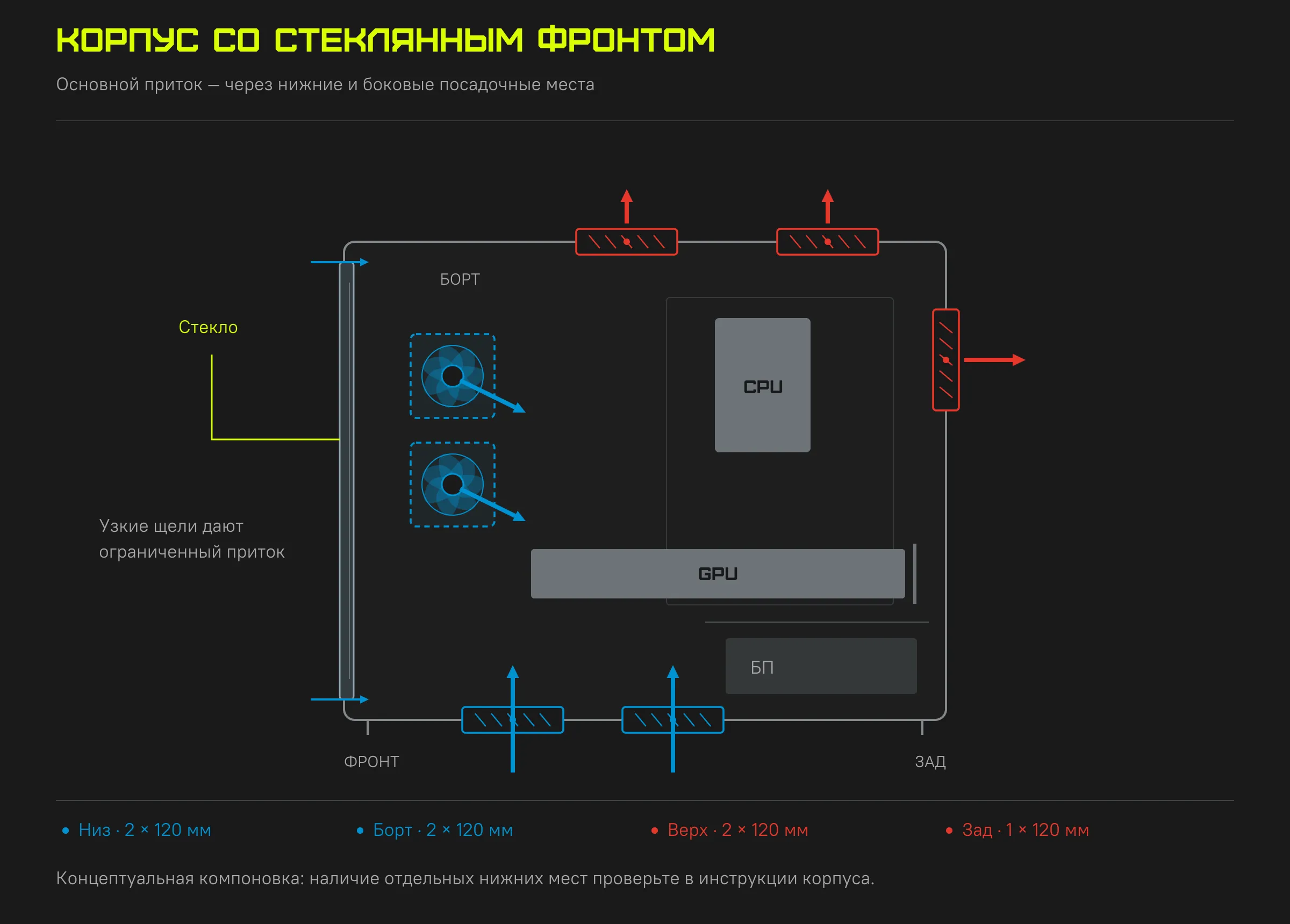

Корпус со стеклянной фронтальной панелью. Если фронт закрыт закалённым стеклом, воздух заходит через боковые щели, а не через всю площадь панели. Это не проблема, если понимать, откуда брать приток. В таких корпусах — например, VAULT и PHANTOM — предусмотрены дополнительные посадочные места на коробе блока питания и на борту рядом с материнской платой. Они и берут на себя роль основного вдува: 2–3 вентилятора там на вдув, 2–3 сверху и сзади на выдув. Второй момент: воздух приходится протаскивать через узкие щели, поэтому здесь важно высокое статическое давление, а не просто большой воздушный поток.

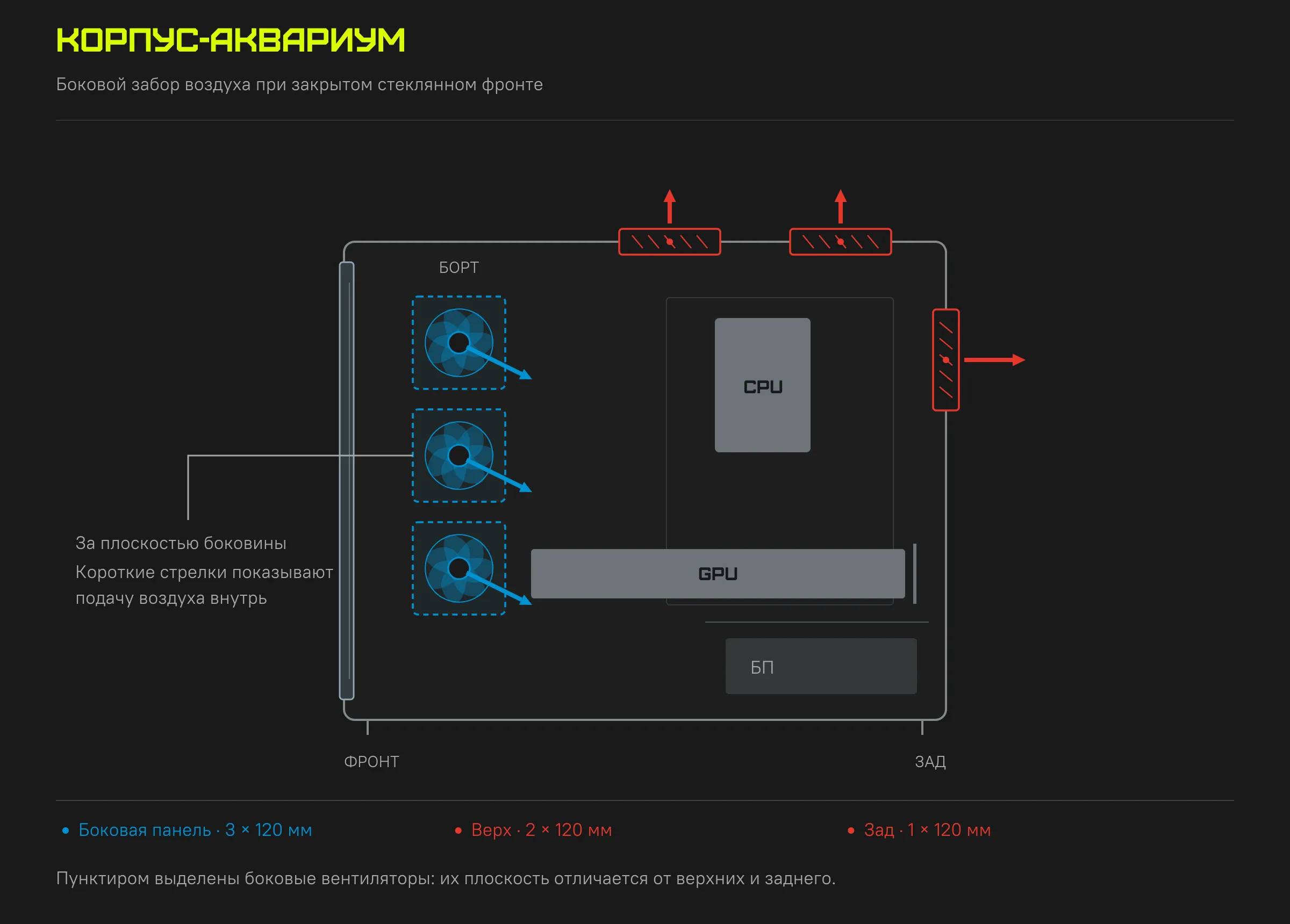

Корпус-аквариум. Роль фронтальных вентиляторов выполняют боковые, у них прямой доступ к воздуху. Схема стандартная: три сбоку на вдув, два сверху и один сзади на выдув. Если боковых мест нет, три вертушки на вдув переносятся вниз.

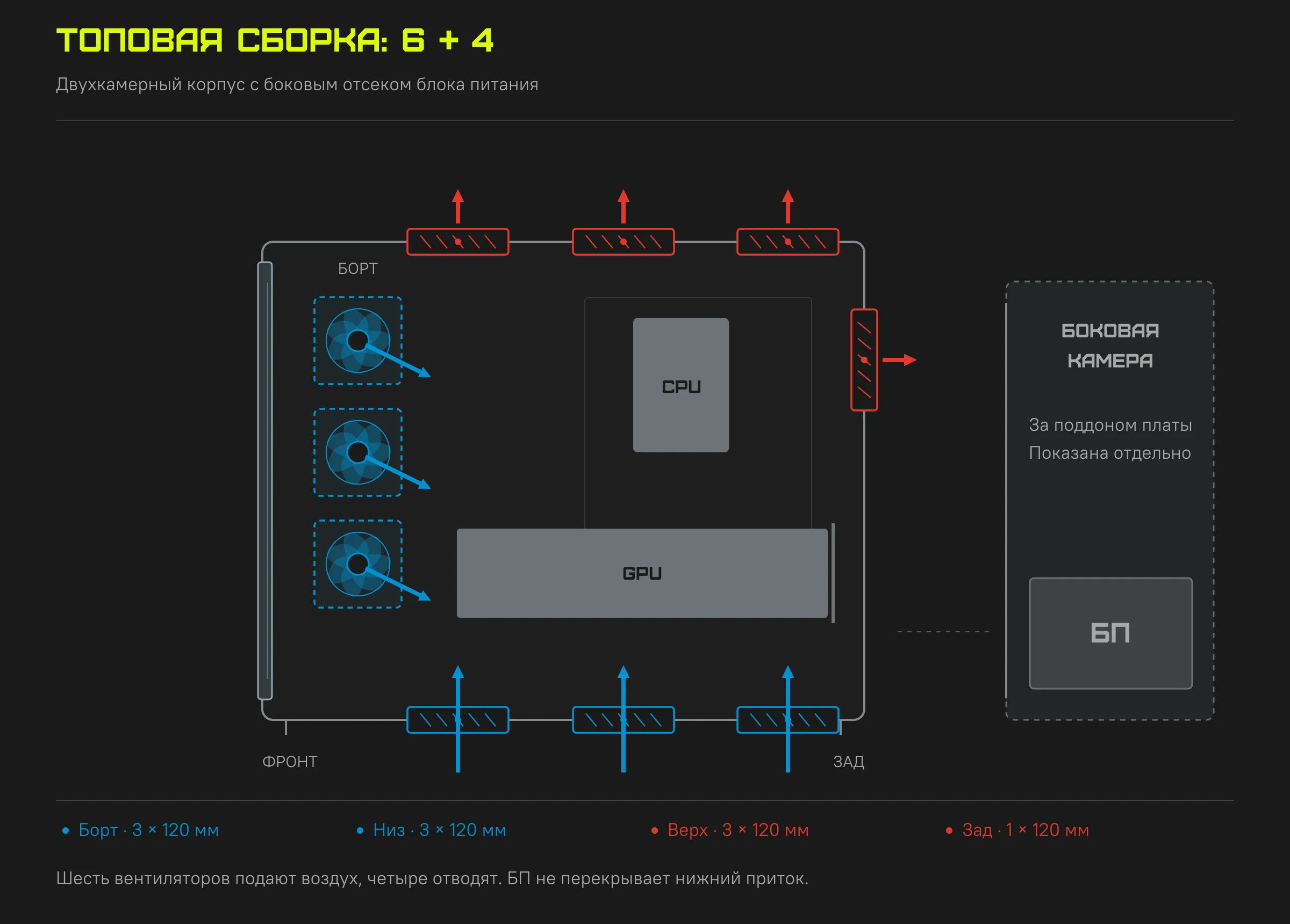

Топовая сборка: 6+4. Для связки горячего процессора и флагманской видеокарты нужен корпус с большим количеством мест. Шесть вентиляторов на вдув (сбоку, снизу и на коробе БП) плюс четыре на выдув (сверху и сзади) отводят до 800 Вт тепла при умеренном шуме. VAULT рассчитан как раз на это: до 3 вентиляторов спереди, 3 сверху, 3 на коробе БП и 3 у материнской платы, пять 120-мм ARGB-вертушек в комплекте.
Если корпус ещё не куплен, посмотри гайд по выбору корпуса для игрового ПК — там разобрано, на какие посадочные места смотреть до покупки.
Типоразмер. Стандартных форматов пять: 80, 92, 120, 140 и 200 мм. Восьмидесятки и девяносто вторые остались в компактных корпусах, реальный выбор сегодня между 120 и 140 мм. Чем больше вентилятор, тем больше воздуха он прокачивает на тех же оборотах и тем тише работает. Но 120 мм совместим почти со всеми корпусами и радиаторами, поэтому остаётся универсальным. Толщина стандартных моделей — 25 мм, для компактных сборок есть тонкие версии на 15 мм.
CFM и статическое давление. CFM (кубические футы в минуту) — объём прокачиваемого воздуха, важен для открытых участков: фронтальная сетка, верх, задняя стенка. Хорошим показателем считается 50 CFM и выше. Статическое давление — способность продавливать воздух через препятствие: плотный радиатор СЖО, мелкую сетку, пылевой фильтр. Вентилятор с большим CFM, но слабым напором на радиаторе просто не справится.
Обороты и шум. Скорость измеряется в оборотах в минуту, у моделей с регулировкой указывают диапазон (например, 600–1500 об/мин). Шум — в дБА:
Два нюанса. Производитель указывает шум на максимальных оборотах, а в реальной работе вентилятор почти всегда крутится медленнее. И замер делается на расстоянии 50 см — это ситуация «ПК на столе»; под столом субъективный уровень падает ещё на 10–12 дБА.
Тип подшипника определяет ресурс и то, как вентилятор будет звучать через пару лет.
| Тип подшипника | Ресурс | Особенности |
|---|---|---|
| Скольжения (Sleeve) | 20–30 тыс. часов | Дёшево, шум быстро растёт по мере износа |
| Качения (Ball) | 60–90 тыс. часов | Надёжно, средний шум, растёт медленно |
| Гидродинамический (FDB) | 50–150 тыс. часов | Тихо и долговечно, не любит частых остановок |
| С магнитным центрированием | 100–200 тыс. часов | Максимально тихо и долго, топовый сегмент |
Для домашнего и игрового ПК оптимален гидродинамический.
Разъёмы. Molex — питание напрямую от блока питания, управления нет, вентилятор всегда на 100%. 3-pin — подключение к плате, регулировка изменением напряжения (режим DC), обороты опускаются не ниже 30–40% от максимума. 4-pin PWM — управление широтно-импульсной модуляцией, обороты падают до 5–10%, а некоторые модели останавливаются в простое. Для современного ПК это предпочтительный вариант. Разъёмы физически совместимы: трёхпиновый вентилятор запустится в четырёхпиновом гнезде, просто будет управляться по напряжению.
| Модель | Размер | Обороты | Поток | Шум | Подсветка | Ресурс |
|---|---|---|---|---|---|---|
| NEBULA CORE 120 | 120 мм | 600–1500 об/мин | 58,4 CFM | до 34 дБ | нет | 20 000 ч |
| NEBULA CORE 140 | 140 мм | 600–1500 об/мин | 58,4 CFM | до 34 дБ | нет | 20 000 ч |
| NEBULA 120CT | 120 мм | 800–1800 об/мин | 46,7 CFM | до 30 дБ | ARGB | 30 000 ч |
| NEBULA 120LL | 120 мм | 800–1800 об/мин | 46,7 CFM | до 30 дБ | ARGB | 30 000 ч |
| NEBULA 120D | 120 мм | 800–2300 об/мин | 71,6 CFM | до 34 дБ | ARGB | 30 000 ч |
| LUCID 120 ARGB | 120 мм | PWM-регулировка | 82,6 CFM | до 38,5 дБ | ARGB | — |
Все модели построены на гидродинамических подшипниках и подключаются по 4-pin PWM, версии с ARGB синхронизируются с ASUS Aura Sync, MSI Mystic Light и Gigabyte RGB Fusion.
Как выбирать: NEBULA CORE 120 и 140 — рабочие лошадки без подсветки для тихой сборки. NEBULA 120D — максимальный поток на 120 мм с подсветкой. LUCID 120 ARGB — единственная модель с заявленным статическим давлением 1,98 мм вод. ст., поэтому её место на радиаторе СЖО и за плотными фильтрами.
1. Подготовка. Выключи компьютер, отключи кабель питания, нажми кнопку включения на 5 секунд, чтобы снять остаточный заряд. Сними обе боковые панели: доступ с обратной стороны понадобится для винтов и проводов.
2. Найди посадочные места. Заглянуть в инструкцию к корпусу быстрее, чем считать отверстия. Заодно узнаешь, какие форматы поддерживает каждая панель — часто верх принимает и 120, и 140 мм.
3. Определи сторону. По стрелкам, наклейке и рёбрам жёсткости. Проверь каждый вентилятор до того, как прикрутишь.
4. Прикрути. Стандартный крепёж — четыре винта по углам. Затягивай без фанатизма: рамка легко трескается, а перетянутый вентилятор передаёт вибрацию на корпус и гудит. Если в комплекте есть резиновые прокладки или силиконовые гвозди, используй их — самый дешёвый способ убрать низкочастотный гул.
5. Продумай провода. Прокладывай кабели за поддоном материнской платы, а не поперёк корпуса. Провод в потоке — это и помеха воздуху, и лишний шум, если он попадёт в лопасти.
Корпусные вентиляторы подключаются в разъёмы материнской платы с подписью SYS_FAN или CHA_FAN — их обычно от двух до пяти. Разъём CPU_FAN не занимай, он для кулера процессора: без подключённого туда вентилятора многие платы просто не стартуют.
Если вентиляторов больше, чем разъёмов, есть три варианта.
Разветвитель — один кабель на два-три вентилятора. Учитывай ограничение по току: разъём материнской платы держит обычно 1–2 А (точное значение в инструкции к плате). На практике это два-три вентилятора на разъём, дальше нужен другой способ.
Хаб (контроллер) — плата, которая питается напрямую от блока питания через SATA или Molex, а от материнской получает только сигнал управления. К хабу подключаются 6–10 вентиляторов, лимит по току снимается. Корпуса VAULT и PHANTOM идут с интегрированным ARGB-контроллером, к которому подключается и подсветка.
Реобас — панель с ручками для управления оборотами вручную. Решение на любителя: автоматика в BIOS удобнее.
Вентиляторы с Molex подключаются напрямую к блоку питания и всегда работают на полной скорости. Их можно объединять в цепочку почти без ограничений, но регулировать не получится — только грубо, переставив штырьки в коннекторе с 12 В на 7 или 5 В.
ARGB-подсветка — отдельный кабель с трёхпиновым разъёмом 5V-D-G, который идёт в разъём ARGB на материнской плате или в контроллер корпуса. Не путай его с четырёхпиновым 12V RGB: подключение подсветки на 5 В в гнездо на 12 В выводит светодиоды из строя.
Управление вентиляторами по температуре есть в BIOS любой современной платы. У ASUS раздел называется Q-Fan Control, у ASRock — FAN-Tastic Tuning, у Gigabyte — Smart Fan, у MSI — Fan Control.
Что делать:
Из софта под Windows удобны Argus Monitor и FanControl — они умеют строить кривые с привязкой к температуре видеокарты, чего BIOS обычно не позволяет.
Логика та же, но с нюансами.
Односекционная СЖО (120/140 мм) ставится на заднюю стенку на выдув — это её единственное разумное место.

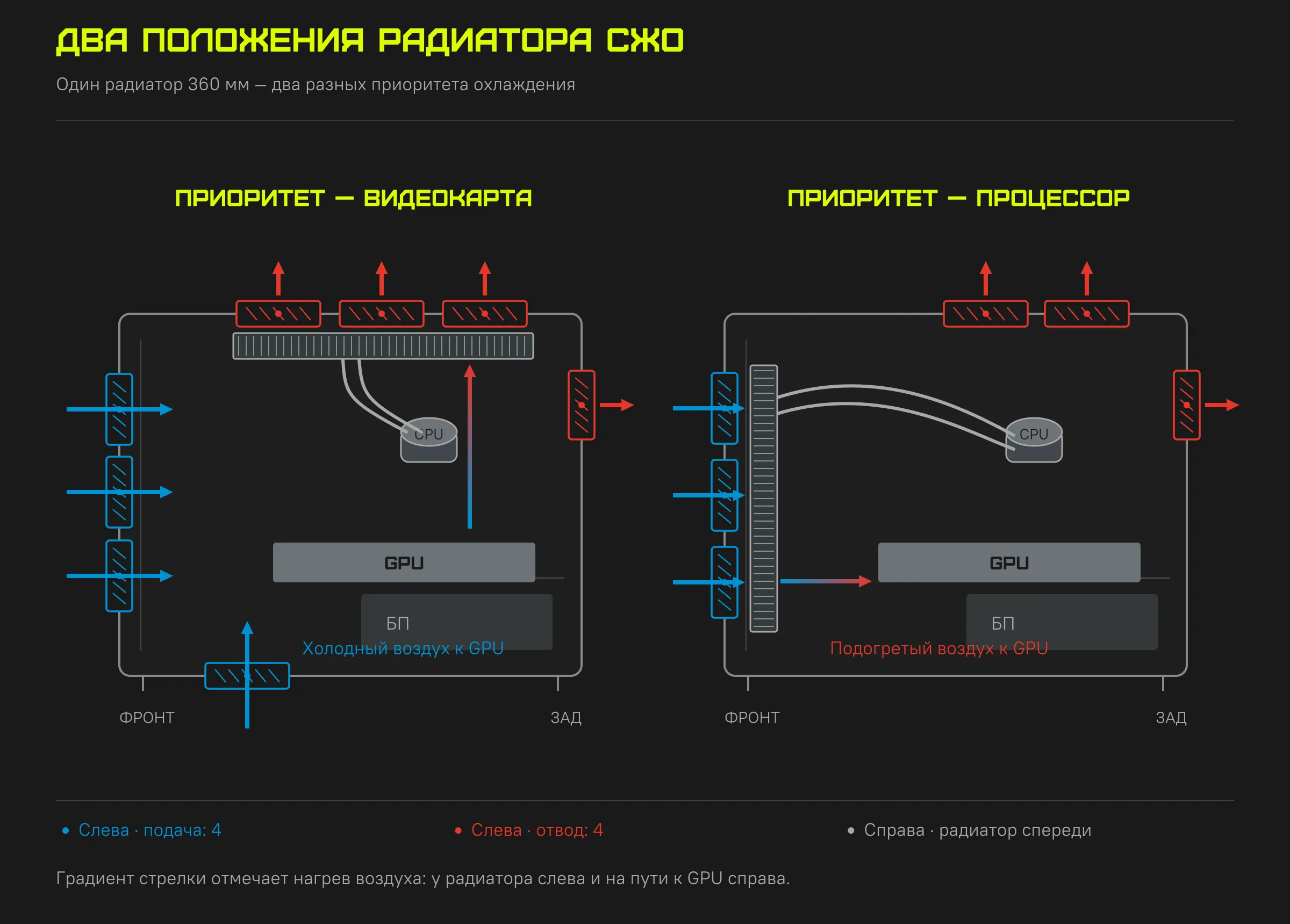

Двух- и трёхсекционная — выбор между верхом и фронтом. Радиатор сверху на выдув универсален: корпус работает как обычно, видеокарта получает холодный воздух с фронта, процессор охлаждается воздухом, уже слегка подогретым внутри. Для игр это оптимально, там процессор редко нагружен на полную. Радиатор спереди или сбоку на вдув даёт процессору самый холодный воздух с улицы, зато видеокарта работает с подогретым. Схема оправдана для рендера и компиляции, где CPU молотит на 100% часами.
Что бы ты ни выбрал, правило «вдува не меньше, чем выдува» продолжает действовать: вентиляторы радиатора считаются наравне с корпусными.
Отдельно: если фронтальная панель закрыта стеклом и приток идёт только через боковые щели, ставить туда радиатор не стоит — воздуха не хватит ни процессору, ни видеокарте. В таком корпусе место радиатора сверху.
Пример трёхсекционки — STREAM LIQUID 360DS ARGB: рассеивает до 300 Вт, три вентилятора с диапазоном 800–1900 об/мин и максимумом 25 дБ, ресурс помпы 40 000 часов.
Кабель-менеджмент — не только про красоту. Провода, лежащие поперёк потока, создают застойные зоны, и разница между «спагетти» и аккуратной прокладкой доходит до 5–10 °C на процессоре и видеокарте.
Базовое правило: кабели не должны перекрывать больше 20% площади вентиляционных отверстий. Если проводов много, раздели их на несколько тонких пучков и проложи вдоль стенок, а не через центр. Подробная инструкция — в гайде по кабель-менеджменту.
Ещё одна мелочь, о которой забывают: заглушки пустых слотов PCIe на задней стенке. Снятые заглушки ломают направленный поток и превращают заднюю панель в неконтролируемый приток.
Собрал — проверь. Без замеров любая схема остаётся теорией. Понадобится HWiNFO или HWMonitor и любой стресс-тест либо полчаса в требовательной игре.
Меняй по одной вещи за раз, иначе не поймёшь, что дало результат. Какие значения считать нормальными, разобрано в гайде по температурам и троттлингу.
Любой вдув — это ещё и забор пыли. Отсюда два правила.
Фильтры на всех приточных вентиляторах. Магнитные удобнее: снимаются одним движением, моются под водой, ставятся обратно. Промывай их раз в 1–2 месяца, а если в доме есть животные — чаще.
Продувка корпуса раз в полгода. Баллон со сжатым воздухом или компрессор на малом давлении. Лопасти придерживай пальцем: раскрученный потоком вентилятор работает как генератор и может повредить цепи управления на плате. Пылесосом внутри корпуса лучше не работать, он накапливает статику.
Забитый фильтр опаснее его отсутствия: приток падает, давление уходит в минус, и пыль начинает заходить через все щели.
Куда должны дуть вентиляторы в корпусе компьютера? Спереди, снизу и сбоку — внутрь корпуса. Сзади и сверху — наружу. Поток идёт по диагонали снизу-спереди вверх-назад.
Верхние вентиляторы ставить на вдув или на выдув? Только на выдув. Наверху собирается самый горячий воздух, и его нужно выпускать, а не гнать обратно вниз.
Какой стороной ставить вентилятор в корпус? Наклейка на втулке и рёбра жёсткости всегда со стороны выдува, гладкая сторона рамки — со стороны забора воздуха. Плюс стрелка на боковой грани показывает направление потока.
Сколько вентиляторов нужно для игрового ПК? Для сборки на 200–350 Вт достаточно 3–4, для 350–550 Вт оптимальна схема «три спереди, два сверху, один сзади». Топовым конфигурациям нужно 8–10.
Можно ли поставить все вентиляторы на вдув? Технически да, воздух найдёт выход через щели. Но горячий воздух будет застаиваться под верхней крышкой, поэтому хотя бы один вентилятор на выдув сзади нужен всегда.
Вентилятор блока питания должен дуть внутрь или наружу? БП охлаждает сам себя и выбрасывает воздух через заднюю решётку. В корпусе с нижним расположением ставь его вентилятором вниз — так он берёт прохладный воздух снаружи.
Можно ли смешивать вентиляторы 120 и 140 мм? Да, противопоказаний нет. Главное — соблюдать баланс вдува и выдува. При равном потоке 140-мм крутится медленнее и звучит тише.
Хватит ли одного вентилятора в корпусе? Для офисного ПК на встроенной графике — да, если он стоит спереди на вдув. Для любой сборки с дискретной видеокартой нужно минимум два.
Почему вентиляторы гудят, хотя обороты низкие? Чаще всего это вибрация от жёсткого крепления. Поставь резиновые прокладки и ослабь винты на четверть оборота. Второй источник — резонанс боковой панели.
Как улучшить охлаждение ПК, не покупая новые вентиляторы? Проверь направление всех вертушек, разберись с проводами, промой фильтры, поставь заглушки в пустые слоты PCIe и настрой кривую оборотов в BIOS. Обычно этого хватает, чтобы выиграть 5–10 °C.
Правильная установка вентиляторов в корпус компьютера сводится к четырём вещам: воздух заходит спереди и снизу, уходит сзади и сверху; вдува не меньше, чем выдува; каждый вентилятор развёрнут по потоку, а не против него; количество подобрано под тепловыделение сборки, а не по принципу «чем больше, тем лучше».
Сделай эти четыре шага — и получишь ПК, который не троттлит под нагрузкой и не гудит в простое. А если собираешь систему с нуля, начни с корпуса: именно его посадочные места определяют, какую схему вентиляции ты вообще сможешь построить.
